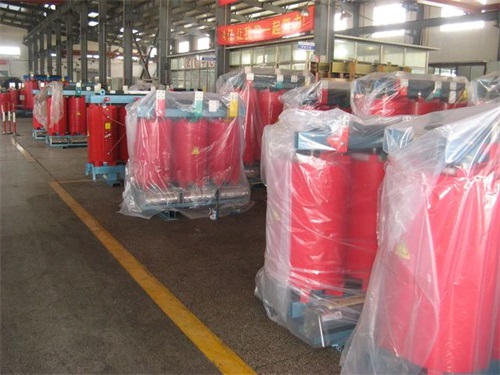

天津SCB13-400KVA/10KV/0.4KV干式变压器

变压器型号：SCB13-400KVA/10KV/0.4KV

变压器规格：SCB13-400KVA/10KV/0.4KV

介绍摘要：　　绕组是变压器运行时的主要发热部件，按其高压绕组和低压绕组在铁芯上的布置，有两种基本形式：同心式和交叠式。同心式绕组根据绕制特点又可分为圆筒式、螺旋式、连续式和纠结式等几种型式。　　1、圆筒式绕组：是简单的一种绕组，它是用绝缘导线沿铁芯高度方向连续绕制，绕制完第一层后.垫上层间绝缘纸再绕第二层。这种绕组一般用于小容量变压器的低压绕组。　　2、

咨询热线：137-0635-4419

产品详情：

　　绕组是变压器运行时的主要发热部件，按其高压绕组和低压绕组在铁芯上的布置，有两种基本形式：同心式和交叠式。同心式绕组根据绕制特点又可分为圆筒式、螺旋式、连续式和纠结式等几种型式。

　　1、圆筒式绕组：是简单的一种绕组，它是用绝缘导线沿铁芯高度方向连续绕制，绕制完第一层后.垫上层间绝缘纸再绕第二层。这种绕组一般用于小容量变压器的低压绕组。

　　2、螺旋式绕组：上述圆筒式绕组实际上也是螺旋式的，不过这里所讲的螺旋式绕组，每匝并联的导线数较多，是由多根绝缘扁导线沿着径向并联排列(一根压一根)，然后沿铁芯柱轴向高度像螺纹一样一匝跟着一匝地绕制而成，一匝就像一个线盘。

　　螺旋式绕组当并联导线太多时，就把并联导线分成两排，绕成双螺旋式绕组。为了减小导线中的附加损耗，绕制螺旋式绕组时，并联导线要进行换位。这种绕组一般为三相容量在800kVA以L、电压在35kV以下的大电流绕组。

　　3、连续式绕组：连续式绕组是用扁导线连续绕制成若干线盘(也称线饼)构成，相邻线盘间的连接是交替地在绕组的内侧和外侧，都用绕制绕组的导线自然连接，没有任何接头。这种绕组应用范围较大，一般用于三相容量为630kVA以上、电压为3———110kV的绕组。

　　4、纠结式绕组：结式绕组的外形与连续式相似，主要不同的是，连续式绕组的每个线盘中电气上相邻的线匝是依次排列的，而纠结式绕组电气上相邻的线匝之间插入了绕组中的另一线匝，以便实际相邻的匝间电位差增大。纠结式绕组焊头多、绕制费时。采用纠结式绕组的目的是为了增加绕组的纵向电容，以便在过电压时，起始电压比较均匀地分布于各线匝之间。纠结式绕组一般用于电压在110kV以上的高压绕组。
